机器人喷涂 | FANUC 膜厚仿真功能(Spray Simulation)

2020-10-09 09:03 admin

FANUC机器人在喷涂应用中使用的PaintPro仿真软件包含了一款膜厚仿真(Spray Simulation)插件,可以在仿真软件中针对不同的工艺参数进行膜厚的仿真计算模拟。最终用不同的颜色来定性分析膜厚的分布情况。其中,绿色区域表示其厚度较为接近所设定的膜厚值;蓝色区域表示其厚度超过所设置的膜厚值;红色区域表示其厚度未能达到膜厚要求。每种颜色的深浅与偏离设定值的程度有关。如下图:



在使用该功能时,需要知道如下几个参数:喷枪或其他雾化器的流量与喷距、喷化雾的模型、工件表面的工艺要求(指期望膜厚值)。

首先需要在PaintPro中的Workcell内,为机器人配备的喷枪或旋杯等雾化器添加Nozzle Group,并对其属性进行编辑和修改。同时也可以进行喷涂的膜厚分布模型,从而尽可能模拟出实际的雾化器喷涂效果。如下图:

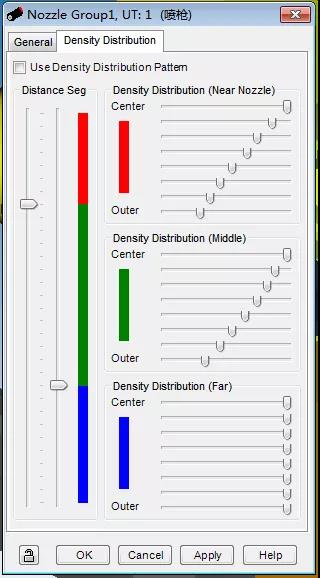

上述菜单主要是用来建立喷雾的膜厚分布模型。每种颜色共有8个选项可以进行调节,该8个选项表示:将椭圆分成8个同心的椭圆环区域,各选项对应各个区域内颜色比重。Distance Seg用来调整在不同喷距下,采用红绿蓝三种模型中的哪一种模型。通过设置以上参数,可以建立与实际相接近的喷枪模型。

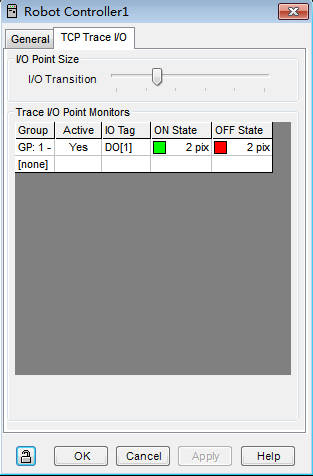

注意:在PaintPro中添加一个需要喷涂的工件,添加方式可以为Fixtures或者Parts。与此同时,需要在使用该功能前激活机器人相应的信号,如下图:



再者,在给发那科机器人进行编程过程中,每次喷涂时,需要在机器人运行程序中将喷嘴置ON和置OFF(使用DO信号改变喷嘴的开或关)。

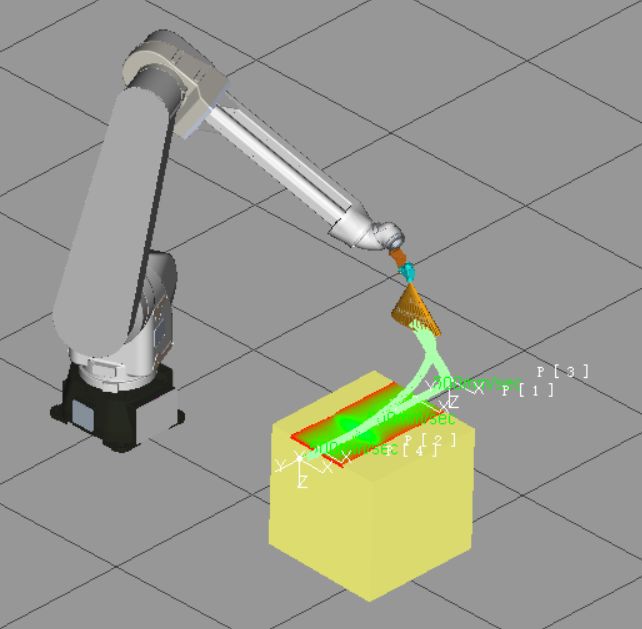

机器人编辑的轨迹运行结束后,Spray Simulation工具菜单中即可以对喷涂轨迹上的漆膜厚度进行计算和可视化显示(需要在运行程序前,将Run Panel面板上的Collect Profile Data、Collect TCP Trace项勾选)。



使用该功能时,需要知道以下参数:喷枪的流量、喷雾的模型、工件表面的工艺要求(指最大膜厚值)。根据上述参数建立与实际喷枪尽量接近的模型,然后在PaintPro中设置喷涂的对象,编写并执行喷涂程序、最后计算喷涂结果。最终喷涂结果以红绿蓝三种不同的颜色分来模拟喷涂膜厚分布情况。

Spray Simulation可以在离线仿真界面中,为FANUC喷涂机器人的模拟仿真提供更具可视化的功能。客户在使用过程中,可以在离线状态下,提前为自己的FANUC喷涂机器人提供简易直观的喷涂质量前期仿真验证,可相应的减少客户工艺调试的时间。
